Måttsamband (aggregerad måttdata)

Beskrivning

Behörigheter och förutsättningar

Uppsättning

Inställning i styrmodellskolumn

Beräkningsformel i mått

Periodicitet

Konsolidering kontra måttsamband

Nodegenskap för Måttsamband

Begränsningar

Exempel

Summering

Maxvärde

Summering från flera kolumner

Felsökning

Beskrivning

Med hjälp av funktionen måttsamband/aggregerad måttdata kan värden från flera olika mätpunkter (mått/indikatorer/KPI:er) propagera från höger till vänster i din informationsmodell helt automatiskt.

Funktionen stöder aggregering av max-värde eller summering av data.

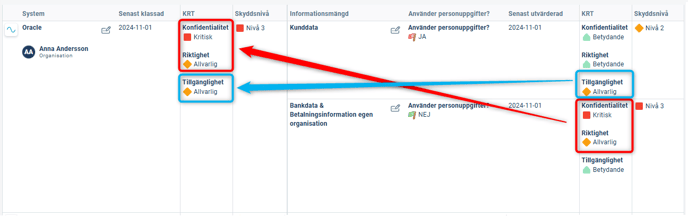

Du kan skicka vidare flera värden från samma mått, exempelvis samtliga KRT-värden (konfidentialitet, riktighet och tillgänglighet). Se exempel för hur detta kan användas.

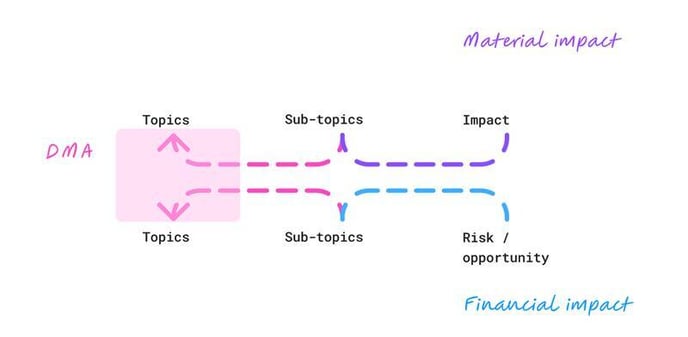

Det går också att skicka vidare värden från flera olika kolumner inom samma styrmodell till samma mått. För CSRD-produkten möjliggör detta att värden kan hämtas från både "Påverkan" (material) och "Risk/möjligheter" (financial) som slutligen aggregeras upp till "Ämnen" för den dubbla väsentlighetsanalysen.

Behörigheter och förutsättningar

Denna funktion kräver att du har en produktlicens.

För att kunna sätta upp funktionen måste du ha rätt att administrera styrmodellen, det vill säga fullständig administratör eller modelladministratör för styrmodellen.

Uppsättning

Inställning i styrmodellskolumn

Styrmodellskolumnerna som skall aggregera måttdata från en annan styrmodellskolumn i din styrmodell behöver ha följande inställning aktiverad för rätt nivå.

I exemplet nedan kopplar vi ihop kolumnen "Total" med kolumnen "Scope".

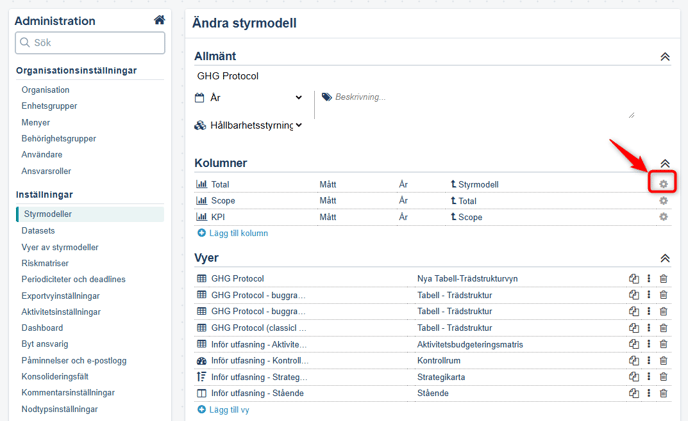

Gå till Styrmodeller i administrationen och klicka på skiftnyckelen. Klicka sedan på kugghjulet på den kolumn som du vill aggregera data till, i detta fallet "Total":

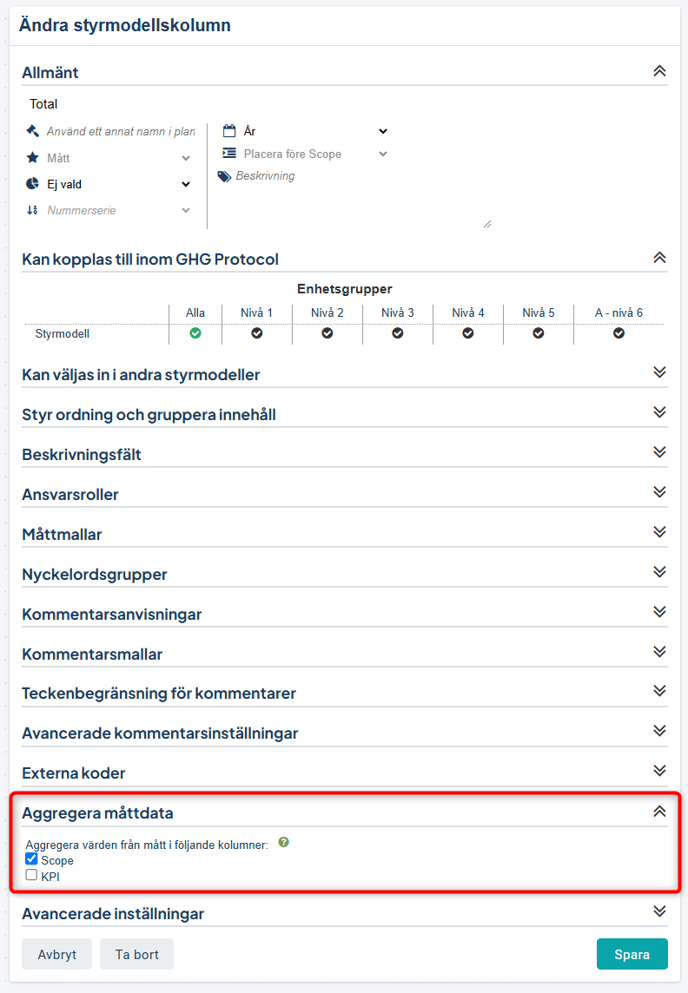

Expandera avsnittet "Aggregera måttdata" och klicka i den eller de kolumn(er) som du vill aggregera data ifrån, i detta exempel "Scope". Spara för att aktivera inställningen.

Om du får följande meddelande när du sparar, betyder det att redan finns en annan aggregering för kolumnen. Kontakta Stratsys vid frågor.

Se även exemplet Summering från flera kolumner nedan.

Beräkningsformel i mått

Skapa gärna en måttmall per styrmodellskolumn med nedanstående inställning, så beräkningsformeln blir korrekt för alla mått. Se: måttmallar

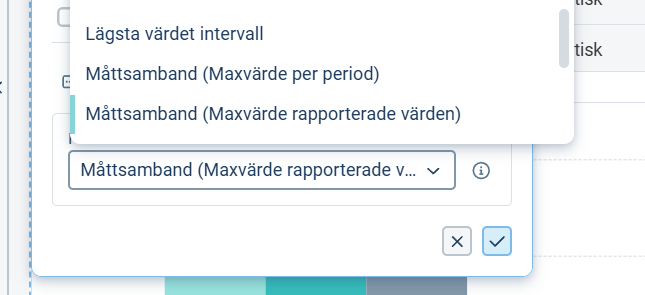

Måttdatakolumnerna för måtten som skall aggregera / samla ihop data skall ha en av beräkningsformlerna "Måttsamband (Summa)" eller "Måttsamband (Maxvärde)".

Måtten från vilka data hämtas skall inte ha någon beräkningsformel.

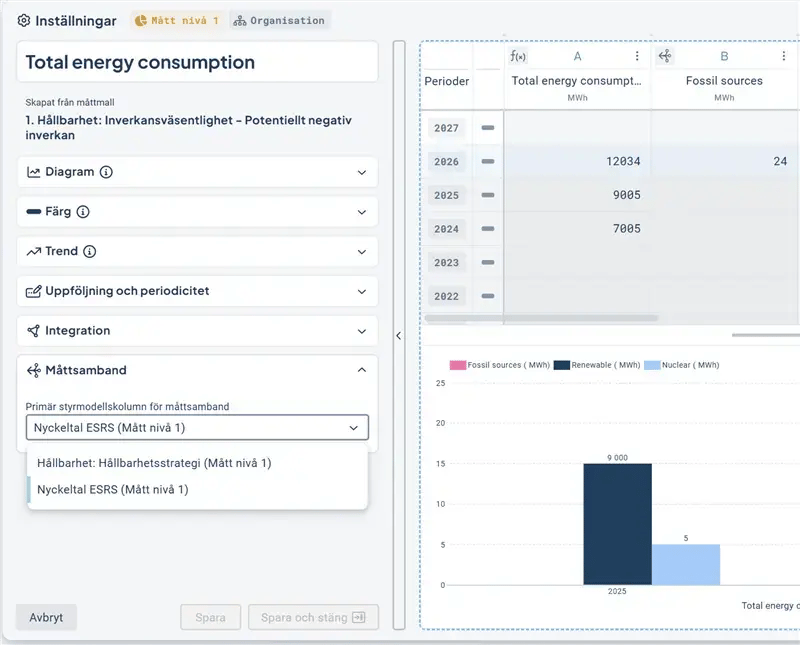

Detta ändrar du i måttets Inställningar.

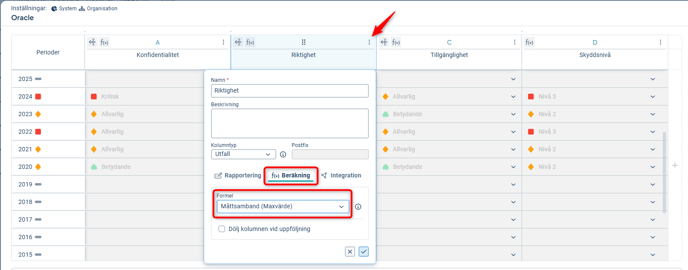

I objektfönstret hittar du dessa via kugghjulet under Inställningar och sedan via "Ändra kolumninställningar" från kontextmenyn för måttdatakolumnen:

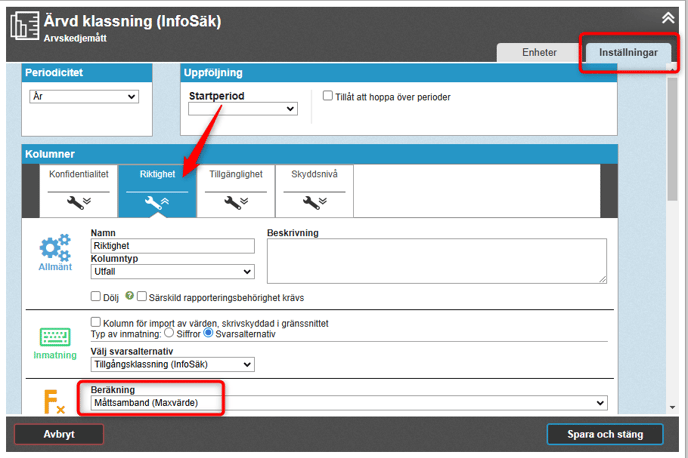

I klassiska ändrafönstret och i måttmallarna hittar du motsvarande inställning från Ändra-fönstrets flik Inställningar, och sedan under Beräkningar för måttdatakolumnen.

3. Namn på måttdatakolumner

För att aggregeringen skall fungera måste måttdatakolumnerna i måtten ha exakt samma namn - i ovanstående exempel måste det alltså finnas en måttdatakolumn som heter "Riktighet" i alla  mått vars värden skall aggregeras.

Periodicitet och aggregerade värden

Om måtten som aggregeras har samma periodicitet:

• Utfallet aggregeras för varje period separat, både för maxvärde och för summa

Om måtten har olika periodicitet:

• För summa summeras samtliga värden inom det datumintervall som perioden för måttet som värden aggregeras till.

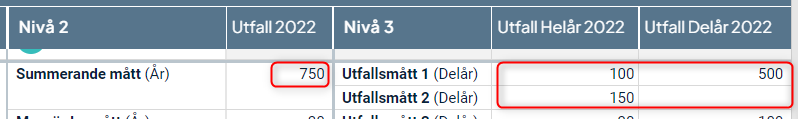

  Exempel: Utfallsmåtten till höger i bilden nedan har periodicitet Delår. Summamåttet till vänster har periodicitet "År" och summerar i detta fall samtliga värden från de kopplade måtten inom datumintervallet för perioden år 2022 (2022-01-01 till 2022-12-31):
• För maxvärde hämtas det värde som har samma slutdatum som perioden för måttet som värden aggregeras till.

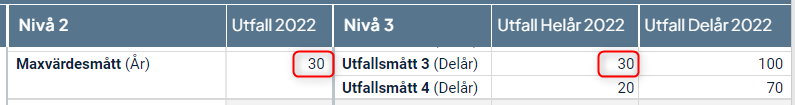

  Exempel: Utfallsmåtten till höger i bilden nedan har periodicitet Delår. Maxvärdesmåttet till vänster har periodicitet "År" och hämtar i detta fall maximala värdet från perioden "Helår 2022", som har samma slutdatum som "2022", nämligen 2022-12-31:

Nodegenskap för Måttsamband

För att visualisera måttsambanden kan man lägga till nodegenskapen "Summa (Måttsamband)" respektive "Maxvärde (Måttsamband)".

Egenskapen är endast tillgänglig i de nya vyerna och går bara att välja om vyn visar mått som är inställda på att aggregera data.

Lägg till egenskapen som en vanlig nodegenskap:

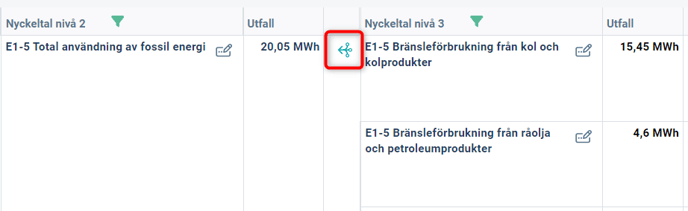

I vyn visas en måttsambandsikon (tre cirklar som sammanstrålar i en pil åt vänster).

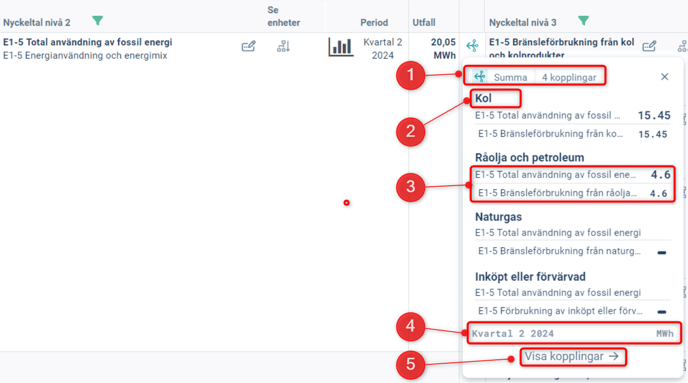

Ikonen är klickbar, och en informationsruta visas då. Du kan se följande information:

1) Om egenskapen visar Summa eller Maxvärde, och hur många kopplade mått som bidrar till sammanräkningen

2) Namnet på måttdatakolumnerna som bidrar till sammanräkningen

3) Namnet på måttet som sammanställer måttdatakolumnen (över strecket) och namnen på de kopplade måtten som bidrar till måttdatakolumnen (under strecket), samt hur stort bidraget är.

4) Vilken period datan visas för, samt eventuell enhet (postfix) (här: MWh)

5) En länk för att komma till kopplade objekt i objektfönstret för det mottagande måttet

Visningslägen

Egenskapen har tre olika visningslägen:

Visas med blå färg: Det finns kopplade mått som bidrar till samtliga aggregerade måttdatakolumner.

Visas med grå färg: En eller flera aggregerade måttdatakolumner saknar ett kopplat mått som bidrar till sammanräkningen.

Visas inte alls: Det saknas helt kopplade mått.



Skillnad mellan måttsamband och konsoliderad data

Funktionen måttsamband har likheter med konsoliderad data. I fallet konsolidering så skickar du data mellan olika nivåer i organisationen, t.ex. från enheter upp till avdelningsnivå.

Med måttsamband arbetar du på samma organisatoriska enhet och skickar vidare data till mer centrala processer på samma enhet, exempelvis från informationsobjekt vidare till system och processer.

Begränsningar

1. Aggregering stöds bara för en styrmodell per mått. Om måttet har kopplingar i flera styrmodeller, se då till att aggregering av måttdata inte sker i andra styrmodeller.
2. En styrmodellskolumn kan endast aggregera måttdata från kolumner som ligger till höger om den.
3. Det finns endast stöd för maxvärde och summa (ej minvärde eller andra beräkningar)
4. De aggregerade max- och summavärdena går inte att redigera manuellt
5. Inline edit i vyn stöds endast indirekt - för att få ett uppdaterat maxvärde via inline edit krävs det att sidan laddas om.

Exempel

Formel för max-värde:

Funktionen kan exempelvis tillämpas för "High water marking" vid klassning av informationstillgångar inom informationssäkerhetsområdet.

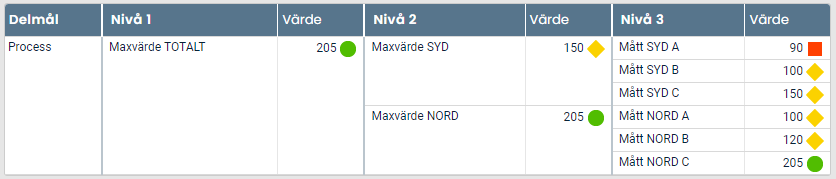

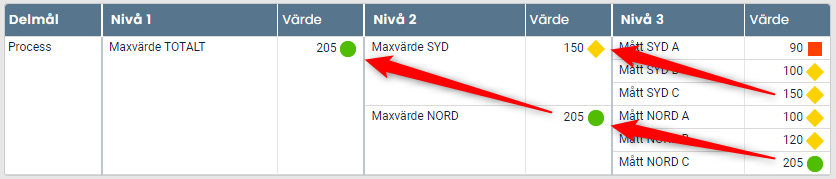

Bilden nedan visar ett generellt exempel med måttsamband där maxvärdet från de kopplade måtten skickas vidare till kolumnen till vänster - från Nivå 3 till Nivå 2 till Nivå 1:

Exemplet består av tre måttkolumner (Nivå 1, 2 och 3) som propagerar högsta värdet från höger till vänster. Högsta värdet för Nivå 1 hamnar i det kopplade måttet i Nivå 2, och högsta värdet för Nivå 2 hamnar sedan i det kopplade måttet i Nivå 3:

Exempel med formel "summa":

Formeln för summa fungerar på samma sätt, men summerar värdena från höger till vänster istället för de kopplade måtten.

Detta kan tillämpas i många sammanhang, exempelvis för summering av utsläpp i produkten Hållbarhetsstyrning.

Exempel med aggregering från två styrmodellskolumner

I exemplet nedan samlar styrmodellskolumnen "Total" in data från de två styrmodellskolumnerna "Delsumma 1" och "Delsumma 2" (observera att styrmodellskolumnerna fortfarande måste tillhöra samma styrmodell).

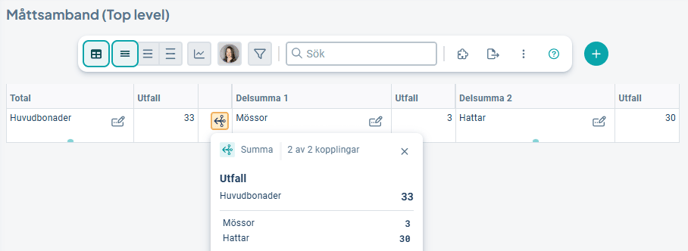

Måtten "Mössor" (utfall 3) och "Hattar" (utfall 30) summeras båda till måttet "Huvudbonader" (utfall 33).

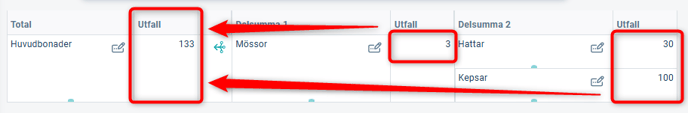

Det går givetvis bra att ha flera mått i bägge kolumnerna - data från samtliga mått summeras till det kopplade måttet i Total-kolumnen:

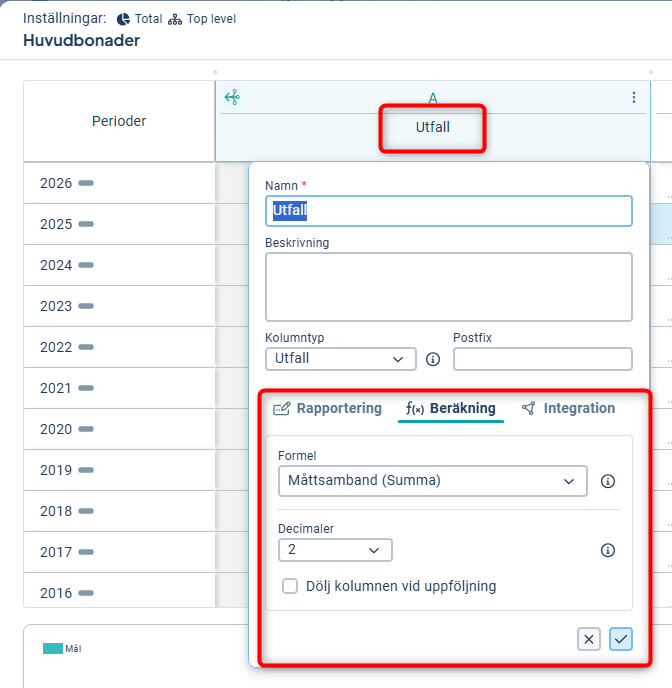

I detta fall skall måtten i kolumnerna "Delsumma 1" och "Delsumma 2" inte ha några formler, meden måttet i kolumnen "Total" har formeln "Måttsamband (Summa)":

Inställningen aktiveras i styrmodellskolumnen "Total", där då både "Delsumma 1" och "Delsumma 2" är markerade för aggregering till kolumnen "Total":

Felsökning

Fungerar inte aggregeringen alls?

Kontrollera följande:

• Har måttdatakolumnerna exakt samma namn? Se upp för till exempel extra mellanslag i namnet.
• Har du konsolidering och beräkning för samma måttdatakolumn? Det fungerar generellt sett inte - ta i detta fall bort konsolideringen från måttdatakolumnen som beräknar värden.
• Är måtten som skall konsolidera data fördelade till samma enheter?
• Har måttet flera kopplingar? Se till att måtten inte aggregeras i mer än en styrmodell.



Beräknas summan / maxvärdet, men felaktigt?

Kontrollera följande:

• Har måtten olika periodicitet i olika styrmodellskolumner? Läs på om hur detta fungerar i avsnittet ovan.
• Har måtten andra beräkningar och få eller inga synliga decimaler? Då kan det handla om avrundningsfel. Öka antalet synliga decimaler för att kontrollera.
• Är det enstaka mått som inte tas med i beräkningen? Kolla punkterna under "Fungerar inte aggregeringen alls?" ovan för det misstänkta måttet/måtten.



Måttsamband - blockering av lägg till koppling/välj in

Går det inte att välja in för det dyker upp en varning om att en koppling inte kan läggas till i en vald kolumn så är det för att Mått som hämtar data genom måttsamband har begränsad möjlighet att kopplas.

Mått som aggregerar eller hämtar data från andra mått kan inte ha fler kopplingar där data hämtas till samma måttdatakolumner. Anledningen är att det riskerar att förstöra data då måttet hämtar data till samma måttdatakolumner i flera styrmodeller.

Hur kan jag komma vidare?

Vill du lägga till en koppling i en annan styrmodell så måste måttsambandet stängas av mellan styrmodellskolumnerna alternativt att objektet placeras i en kolumn där den inte hämtar in data
